Laboratorio de red de un banco, probado como código

Este documento organiza el laboratorio por dominios de arquitectura, no por cronología de desarrollo. Los fallos que aparecieron al construirlo no van como lista de errores: se agrupan en la Sección 5 por el supuesto equivocado que los produjo. Las decisiones de diseño y las alternativas descartadas viven en los Registros de Decisiones Arquitectónicas (Apéndice C). La explicación paso a paso, con preguntas de entrevista, está en docs/guia.md; la cronología commit por commit, en el historial de daveprojectdev/lab-red-banco. Las cifras son de la corrida acc3c32 del 18 de octubre de 2026.

Resumen ejecutivo

El laboratorio es la red de un banco (sede, centro de datos, dos sucursales, dos proveedores de internet, una red de cajeros automáticos como servicio externo y un hacker en internet) levantada en 17 contenedores con Containerlab y FRRouting. En cada cambio, GitHub Actions revisa las configuraciones, levanta la red, le pasa 75 pruebas y la apaga.

Mirado por encima parece un ejercicio de certificación: unos routers con OSPF y BGP que se hacen ping. No lo es. Lo que el laboratorio resuelve son tres problemas que no se ven desde fuera.

El primero es de oráculo. Una prueba que lee la configuración para saber qué esperar solo comprueba que la red hace lo que dice su configuración, aunque la configuración esté mal. Aquí lo esperado está escrito a mano a partir del diseño, en la cabecera de pruebas/probar.py, y no se deriva de ningún archivo de configs/ (ADR-003).

El segundo es de una red que funciona por el camino equivocado. Un costo mal puesto no rompe ningún ping: el tráfico llega, pero por el enlace de respaldo. Por eso 14 de las 75 pruebas no miran si el tráfico llega sino por dónde va, interfaz por interfaz y con traceroute salto por salto (Sección 4.2).

El tercero es de medir la caída en vez de suponerla. Dos pruebas cortan un enlace con pings cada 100 ms en curso y cuentan los que se pierden hasta que la red usa el respaldo: 0 paquetes al cortar el principal de la sucursal 1 y 2 paquetes (0,2 s) al cortar la salida por isp1. Después reponen el enlace y comprueban que el tráfico vuelve solo al principal (Sección 5.4).

1. Arquitectura Core

1.1 La topología

                 internet (nube, AS 64500: «web» y «hacker»)
                  /                                \
            isp1 (AS 64501)                   isp2 (AS 64502)
             principal                          respaldo
                  |                                  |
                sede  ───────── núcleo, 10 ─────────  cpd ──── socio (AS 65200)
        usuarios, gestión                     servidores,    red de cajeros,
                  |      \                   / autorizador   línea dedicada
         principal, 10    principal, 10   respaldo, 100
                  |           \           /          |
                suc1            \       /       respaldo, 100
                                  suc2 ──────────────┘

Volumen: 8 routers, 9 equipos de prueba (uno por red local), 19 enlaces y 9 redes locales. Los enlaces entre routers son /31: dos direcciones por enlace, ni una más.

1.2 Los archivos

Solo la biblioteca estándar de Python. Las pruebas no instalan nada: hablan con los routers por docker exec ... vtysh y leen la salida en JSON que FRR ya sabe dar. Un requirements.txt vacío es una dependencia menos que se puede romper en un runner nuevo.

1.3 Los equipos de prueba

Cada red local tiene un contenedor Linux que hace de computadora de esa red: pc-sede, admin (gestión), srv (servidores, con HTTPS público), autorizador, pc-suc1, pc-suc2, web, hacker y cajeros. Son los que hacen ping, abren puertos y lanzan los ataques. Sin ellos, las pruebas solo verían las tablas de los routers, que pueden estar bien mientras un cortafuegos tira el tráfico real.

2. Enrutamiento

El banco usa dos protocolos con dos trabajos distintos. Dentro, OSPF calcula el mejor camino con costos. Hacia fuera, BGP no busca el camino más corto: aplica políticas sobre por dónde se sale, por dónde se vuelve y qué se anuncia.

2.1 Dentro: OSPF, un área, costos asimétricos a propósito

Núcleo sede–cpd con costo 10; cada sucursal, principal a la sede con costo 10 y respaldo al centro de datos con costo 100. Desde la sucursal 1, llegar a los servidores por la sede suma 10 + 10 + 10 = 30; por el respaldo, 100 + 10 = 110. Gana la sede, y una prueba de camino lo comprueba en cada corrida.

El costo se configura en las dos puntas. Cada router usa el costo de su lado para salir. Con uno distinto en cada punta, la ida y la vuelta toman caminos diferentes y nadie lo nota mirando un ping. revisar.py compara las dos puntas de cada enlace antes de levantar la red.

Las redes de usuarios están en OSPF como pasivas: el router las anuncia, pero no habla OSPF hacia ellas. Sin eso, un equipo conectado en una sucursal podría inyectar rutas.

2.2 Hacia fuera: BGP con dos proveedores

La sesión iBGP entre la sede y el centro de datos va entre loopbacks, para que no dependa de un solo cable. Una ip route 10.0.0.0/8 blackhole en los dos routers de borde hace que BGP tenga qué anunciar y que lo que no tenga ruta más específica se descarte en vez de dar vueltas.

El banco no hace de tránsito. Sin el filtro de salida, la sede le pasaría a isp1 lo que el centro de datos aprende de isp2, y el tráfico entre los dos proveedores podría cruzar el banco. Es un error clásico y caro, y tiene su propia prueba.

2.3 El socio: lo que aprende

El centro de datos le enseña a la red de cajeros, por BGP, solo la red del autorizador (10.10.20.0/24). El socio no tiene ruta hacia las sucursales, la gestión ni internet: no sabe que existen. Y su red (192.168.50.0/24) nunca sale hacia los proveedores, porque el filtro de salida solo deja pasar el bloque del banco. Es la primera de dos capas; la segunda está en la Sección 3.3.

3. Seguridad

Las reglas viven en dos archivos de iptables, uno por router de borde, y cada una tiene al menos una prueba que intenta romperla desde el lado del atacante.

3.1 La red de gestión

A 10.0.99.0/24 no entran las sucursales ni internet; la sede y el centro de datos sí. Si a alguien le roban una sesión en una sucursal, desde ahí no llega a los equipos que administran la red. Medido en la última corrida: 3 de 3 orígenes prohibidos sin respuesta (100 % de pérdida) y 2 de 2 permitidos con respuesta.

3.2 El borde con internet

Dos defensas, en la sede y en el centro de datos:

• Anti-suplantación, en la tabla raw, antes de cualquier otra decisión: todo paquete que llegue de un proveedor diciendo venir de 10.0.0.0/8, 172.16.0.0/12 o 192.168.0.0/16 se tira.
• Cortafuegos con estado: de internet solo entra la respuesta a una conexión que el banco abrió, o una conexión nueva al HTTPS de srv. Lo demás se descarta en silencio, así que quien escanea no recibe ni un rechazo.

El disfraz se comprueba en los dos extremos: en el servidor, que no llegó nada; en el borde, que el contador de la regla anti-suplantacion subió. Mirar solo el servidor no distingue entre «el filtro lo frenó» y «el paquete se perdió por otra razón».

3.3 El socio: lo que se le deja pasar

En la línea dedicada, una cadena SOCIO solo permite abrir HTTPS a 10.10.20.10. Ni el socio abre otra cosa, ni el banco abre conexiones hacia él. Medido: autorizador por 443 abierto; autorizador por 80, servidores por 443, gestión y sucursal 1, sin acceso; y una sucursal tampoco llega a la red de cajeros.

Las dos capas son independientes a propósito. Con las reglas de iptables quitadas a propósito, 7 pruebas fallaron, pero el socio siguió sin llegar a la gestión ni a las sucursales: lo frenó la capa de BGP, porque no tiene ruta (ADR-005).

4. Estrategia de Pruebas

4.1 Dos etapas: leer antes de levantar

Si la revisión estática falla, el CI no levanta la red: el error que se ve leyendo un archivo no merece un minuto de contenedores. El pull request de demostración (daveprojectdev/lab-red-banco#1) trae un costo mal puesto y el CI se detiene en 5 segundos.

4.2 Los diez grupos

4.3 Lo esperado sale del diseño, no de la configuración

La cabecera de probar.py declara, a mano, los loopbacks, las redes de cada router, los vecinos OSPF, las sesiones BGP, los caminos y los bloqueos. Es el mismo principio que en QA de software: el oráculo no puede salir del código que se prueba (ADR-003). Su costo es que un cambio de diseño se escribe dos veces, en configs/ y en probar.py; ese doble registro es justamente lo que detecta que uno de los dos se equivocó.

4.4 Una prueba que tiene que poder fallar

Antes de comprobar que el hacker no abre el 80 ni el 443 de más, una prueba verifica desde el propio servidor que sí escucha en 80 y en 443. Sin esa prueba previa, «cerrado desde fuera» podía significar «no hay nada escuchando», y la prueba pasaba por la razón equivocada (Sección 5.3).

5. Patrones de Resiliencia

Cuatro fallos aparecieron construyendo el laboratorio. Ninguno era un error de tecleo: los cuatro venían de suponer algo sobre la red o sobre la prueba que no era cierto.

5.1 Se asumía que «Full» significa que la red convergió

El supuesto. Las pruebas empezaban en cuanto todos los vecinos OSPF quedaban en Full. Por qué no dio la cara. Los pings pasaban: había conectividad, por el respaldo. La corrida a8d79e3 dio 5 fallos de camino; el centro de datos todavía mandaba el tráfico por el enlace de 100 cuando las rutas buenas aún no habían entrado. El cambio. La convergencia se define como vecinos en Full, sesiones BGP arriba, todas las rutas del diseño presentes y la tabla quieta 6 s. En la última corrida tardó 19 s. La regla. Una prueba tiene que esperar el estado correcto, no un indicador que se le parece.

5.2 Se asumía que la sesión iBGP arranca cuando puede

El supuesto. La iBGP entre loopbacks sube sola en cuanto hay ruta. Por qué no dio la cara. Arrancaba antes de que OSPF diera ruta a los loopbacks, quedaba en Active y FRR espera 120 s para reintentar. Mientras tanto, el centro de datos salía a internet por isp2, y todo llegaba. El cambio. timers connect 5 en cada vecino BGP. Dos pruebas de camino lo atraparon; ningún ping lo habría hecho. La regla. Un temporizador por defecto es un supuesto de otro sobre tu red.

5.3 Se asumía que «cerrado desde fuera» lo cerró el cortafuegos

El supuesto. Si el hacker no abre el 80, es que el borde lo frena. Por qué no dio la cara. En ese servidor nada escuchaba en el 80: la prueba pasaba desde su primera corrida. El cambio. El servidor arranca nginx en 80 y 443, y una prueba previa lo comprueba desde dentro (Sección 4.4). La regla. Una prueba que nunca pudo fallar no prueba nada.

5.4 Se asumía que medir la caída es mirar si sigue llegando

El supuesto. Si después del corte el ping responde, el respaldo funciona. Por qué no dio la cara. Responder después no dice cuánto se perdió durante, ni si el tráfico vuelve al principal al reponer el enlace. El cambio. Pings cada 100 ms mientras se corta, conteo de los perdidos contra un tope (3 s para la sucursal, 15 s para el proveedor), el camino de respaldo verificado salto por salto y la vuelta comprobada al reponer.

⚠️ El tiempo de vuelta incluye los 6 s que la prueba espera para confirmar que la tabla se quedó quieta: restarlos antes de compararlo con una red real.

La regla. Un respaldo se prueba de ida y de vuelta.

6. CI y Publicación

6.1 El flujo

.github/workflows/lab.yml, en ubuntu-24.04, en cada push a main, en cada pull request y cada lunes a las 06:00 de Panamá:

1. Avisa a qa.davidameth.dev que la corrida empezó.
2. Corre revisar.py. Si falla, salta a un resumen sin red.
3. Instala Containerlab 0.68.0, levanta la red y corre probar.py.
4. Vuelca el estado de los routers y de las reglas, para depurar.
5. Guarda resumen.json y escena.json como artefactos.
6. Solo desde main: publica el resumen en daveprojectdev/qa y, si pasó, reemplaza la escena que dibuja la vista de davidameth.dev.

El repo es público, así que GitHub Actions no cobra los minutos. Un pull request corre las pruebas pero no publica: sirve para frenar errores, no para el historial.

6.2 Lo que se publica

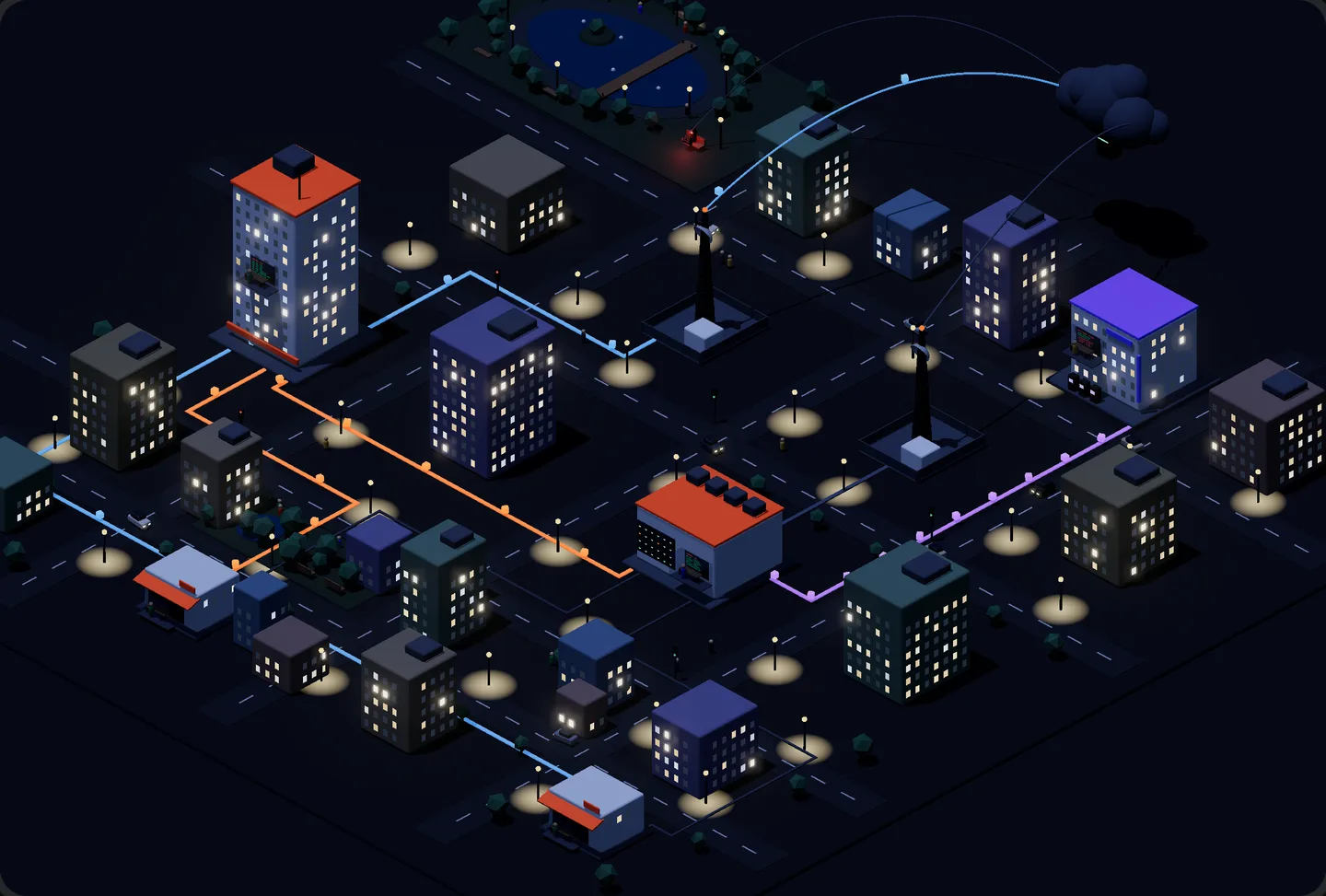

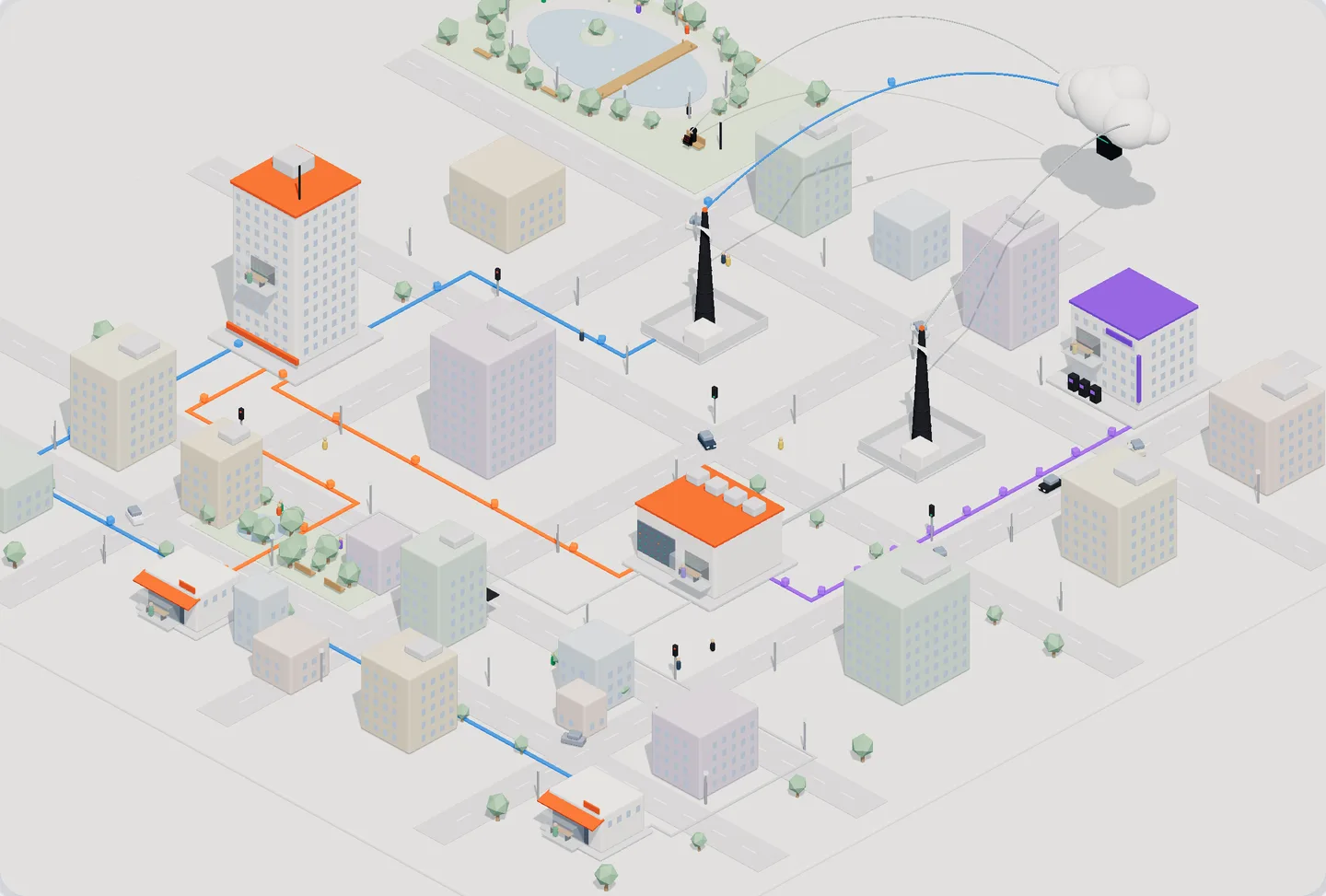

La escena solo se reemplaza cuando la corrida pasa, así que la vista del portafolio siempre dibuja una corrida en verde. La página de davidameth.dev no la lee en vivo: un generador (npm run lab:datos) la copia a los datos del sitio, y una huella avisa cuando la publicada cambió y la copia quedó atrás.

6.3 Cifras de operación

7. Deuda Técnica y Huecos Conocidos

Esta sección existe para que el documento sea utilizable y no promocional.

Apéndice A — Cronología condensada

La guía de estudio, con las preguntas de entrevista, está en docs/guia.md.

Apéndice B — Referencia rápida

Apéndice C — Registros de Decisiones Arquitectónicas

ADR-001 — Cómo se levanta la red

Contexto. La red tiene que existir entera en cada corrida del CI, en un runner gratuito que dura minutos, y tiene que poder levantarse igual en una laptop.

Opciones consideradas.

• GNS3 o EVE-NG. Emuladores con imágenes de fabricante; piden una máquina virtual dedicada, licencias o imágenes que no se pueden publicar, y no corren en un runner estándar.
• Mininet. Liviano, pero pensado para SDN; los routers con OSPF y BGP reales se arman a mano encima.
• Containerlab con FRRouting. La topología es un YAML, cada router es un contenedor con un software de routing que también corre en equipos reales, y se levanta con un comando.

Decisión. Containerlab con FRRouting.

Consecuencias. La red entera vive en git y se levanta en un runner de GitHub sin costo. Se pierde la sintaxis de un fabricante concreto: lo que se practica es el protocolo, no los comandos de un equipo en particular. Y los cortes en contenedores se detectan al instante, lo que hace optimistas las cifras de caída (Sección 7).

ADR-002 — Cómo decide el banco por dónde sale y por dónde vuelve

Contexto. Dos proveedores, uno principal y uno de respaldo. La salida y la entrada se controlan con mecanismos distintos, y el banco no debe transportar tráfico ajeno.

Opciones consideradas.

• Dos rutas por defecto estáticas con distinta distancia. Simple, pero no dice nada a internet sobre por dónde volver, y no reacciona a la caída de una sesión remota.
• Preferencia local para salir, AS prepend para que vuelvan, y filtro de salida. Los tres mecanismos estándar de BGP, cada uno con una prueba propia.
• MED hacia los proveedores. Solo sirve entre dos enlaces al mismo proveedor; aquí son dos sistemas autónomos distintos.

Decisión. Preferencia local 50 para lo que llega de isp2, AS prepend de 65100 tres veces más hacia isp2, y route-map que solo anuncia 10.0.0.0/8.

Consecuencias. El corte de isp1 cuesta 0,2 s y la vuelta es automática. El prepend no es una orden: internet puede ignorarlo, y en una red real un proveedor con políticas propias podría seguir mandando tráfico por isp2. El laboratorio lo comprueba solo contra su propia nube.

ADR-003 — De dónde sale lo que las pruebas esperan

Contexto. Las pruebas necesitan saber qué vecino, qué ruta y qué camino es el correcto.

Opciones consideradas.

• Derivarlo de las configuraciones. Una sola fuente de verdad, sin duplicar; pero si la configuración se equivoca, la prueba copia el error y pasa.
• Escribirlo a mano a partir del diseño, en la cabecera de probar.py. El diseño queda dos veces: en configs/ y en las pruebas.

Decisión. A mano, a partir del diseño.

Consecuencias. Las pruebas atrapan configuraciones que funcionan pero no cumplen el diseño, como el respaldo de la sucursal 2 con costo 10, que dejó todos los pings en verde y las pruebas de camino en rojo. A cambio, cada cambio de diseño se escribe dos veces. Si el laboratorio creciera a decenas de routers, este ADR debería revisarse hacia un diseño declarado en un archivo propio del que salgan las dos cosas.

ADR-004 — Qué se revisa antes de levantar la red

Contexto. Levantar la red y esperar la convergencia cuesta más de un minuto. Los 7 errores que busca revisar.py se ven leyendo un archivo.

Opciones consideradas.

• Nada: dejar que las pruebas con la red levantada lo encuentren. Funciona, pero cada error de tecleo cuesta una corrida completa.
• Batfish. Analiza configuraciones sin levantar la red, con un modelo completo; lee FRR solo dentro del formato de Cumulus Linux y su imagen pesa unos 2 GB.
• Una revisión propia en Python. Cubre solo lo que alguien pensó en revisar, pero corre en milisegundos y sin instalar nada.

Decisión. Una revisión propia, revisar.py, con 7 comprobaciones.

Consecuencias. El pull request de demostración se detiene en 5 segundos. El costo: lo que revisar.py no sabe buscar llega hasta las pruebas con red, que lo encuentran más tarde y más caro. Sumar Batfish sigue en la Sección 7.

ADR-005 — Cómo se limita al socio

Contexto. La red de cajeros tiene que llegar a un servidor del banco, el autorizador, y a nada más.

Opciones consideradas.

• Solo un cortafuegos en la línea dedicada. Una capa; si la regla se borra, el socio ve todo lo que su tabla de rutas le permita.
• Solo filtrar lo que aprende por BGP. Una capa; si alguien le agrega una ruta estática, llega a todo.
• Las dos, cada una suficiente por sí sola.

Decisión. Las dos: BGP le enseña solo 10.10.20.0/24, y la cadena SOCIO solo deja abrir el 443 del autorizador.

Consecuencias. Con las reglas de iptables quitadas a propósito, el socio siguió sin llegar a la gestión ni a las sucursales. Se paga en pruebas: cada capa necesita sus propias pruebas, porque una capa que nunca se ejercita sola puede estar rota sin que se note.
